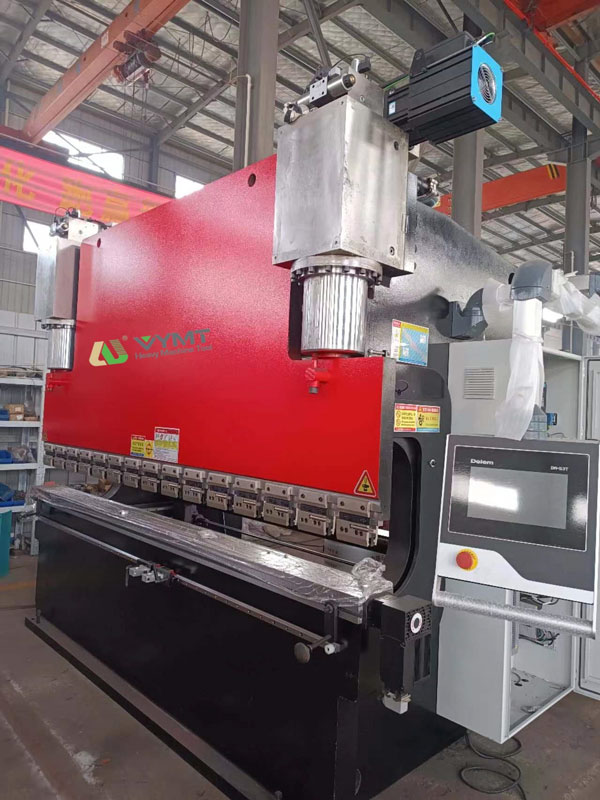

Гибочный станок с сервоприводом управления электрогидравлическим насосом
Цена по запросу
Принцип работы
В основном применяется комбинация серводвигателя и масляного насоса для непосредственного подключения к масляному гидроцилиндру. Серводвигатель непосредственно управляет масляным насосом для регулировки и контроля объема масла в масляном гидроцилиндре, что является более точным и непосредственным. Одновременно с помощью датчика линейных перемещений образуется замкнутый контур управления передачей сигнала, которая может синхронизировать действия двух гидроцилиндров, точную обратную связь и точную работу траверсы, так что точность изгиба и точность повторного позиционирования траверсы являются высокими.
Характеристики и особенности
- Система автоматической компенсации электромеханической выпуклой формы используется для устранения влияния деформации траверсы в процессе гибки на качество обрабатываемой детали. Количество компенсации автоматически регулируется системой ЧПУ, что удобно и точно.
- Применяется полнофункциональный задний упор для управления несколькими задними упорами. Функциональные компоненты в материале заднего упора. Например, направляющиерельсы, винты, подшипники выбираются из импортных оригиналов, чтобы обеспечить точность упора для задних балков.
- В корпусе применяется цельная сварная конструкция для удобства транспортировки, обработки и обеспечения точности станка.
- Корпус, траверсы и другие важные компоненты анализируются с помощью программного обеспечения для анализа конечных элементов ANSYSдля обеспечения надежности станка.

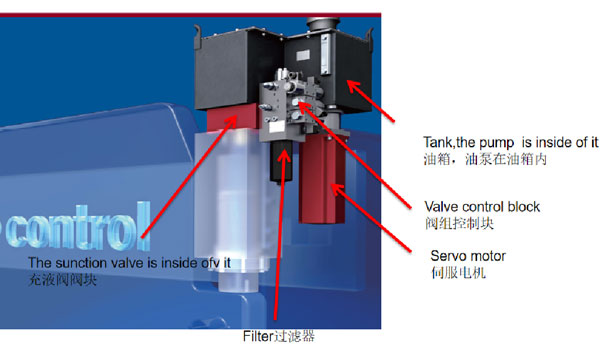

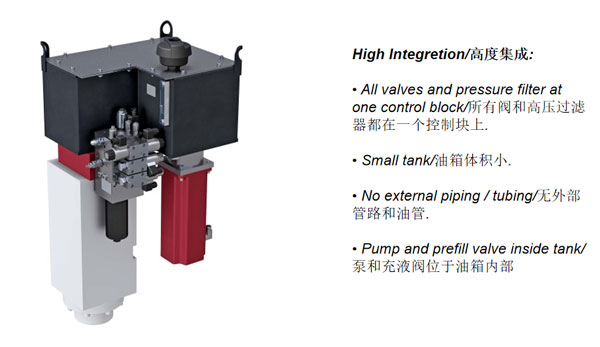

- Новая гидравлическая система использует интегрированную систему управления, импортированную из Германии, которая напрямую объединяет масляный гидроцилиндр-масляный насос - серводвигатель - группу гидравлических клапанов-масляный бак, сокращая монтаж трубопровода, повышая стабильность работы станка, а также внешний вид красивый и простой.
Система управления
- Система ЧПУ использует голландскую серию DELEM, итальянскую серию ESA и швейцарскую серию CYCBLIC.
- По обеим сторонам корпуса установлены С-образные плиты, а на С-образные плиты смонтированы высокоточные растровые линейки, чтобы избежать влияния деформации корпуса на точность изгиба при гибке.
