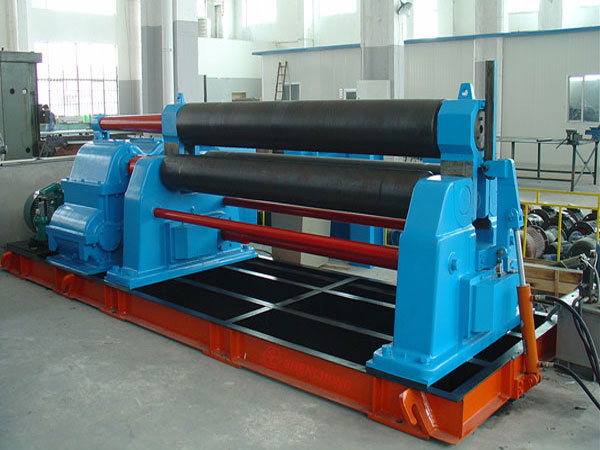

Механический трехвалковый листогибочный станок
Цена по запросу
Описание продукции
- Трехвалковый симметричный листогибочный станок высокоэффективен, прост в эксплуатации, интеллектуальное листовое оборудование имеет простую конструкцию, удобный в эксплуатации и подвижной операционный пульт;
- Конструкция данной машины представляет собой механически симметричный трехвалковый листогибочный станок с верхней регулировкой, верхний валик совершает вертикальное движение подъема и спуска в центральном симметричном положении двух нижних роликов;
- Приводимые в движение штоком винта и червяком, два нижних ролика вращаются, выходная шестерня редуктора сцепляется с шестерней нижнего ролика, чтобы обеспечить крутящий момент для намотанного листа.
Конструкция станка
- Верхняя роликовая часть: верхний ролик, уравновешивающее устройство для сброса, разгрузочное устройство.
- Нижняя часть ролика: левая и правая рама с двумя нижними роликами, электродвигатель и редуктор.
- Корпус рамы: основание, основание электродвигателя, основание редуктора, основание раздаточной коробки.
- Электрическая часть: данное оборудование состоит из правой и левой рамы, устройства верхнего и нижнего ролика, основания, опрокидывающего устройства, устройства выгрузочного баланса, системы электрической системы.
Конструктивная особенность
- Конструкция данной машины состоит из основания, опоры верхнего и нижнего роликов, основной приводной системы, электрической системы и т. д. Основание и рама имеют сварную конструкцию, которая строго требует качества сварных швов и выполняет обработку для снятия напряжений, чтобы обеспечить достаточную прочность и жесткость станка при рабочей нагрузке, тем самым повышая точность прокатки.
- Привод нижнего ролика, подъем и спуск верхнего ролика выполняются электротехникой, для всех операций применяется электрическое централизованное управление.
- Рабочая часть
- Верхний ролик устанавливается в корпусе двух безмасляных самосмазывающихся подшипников, который встроен с внутренней стороны рамы с обеих сторон, а верхний ролик приводится в движение червячными передачами на обоих концах для подъема и перемещения.
Показать подробности:

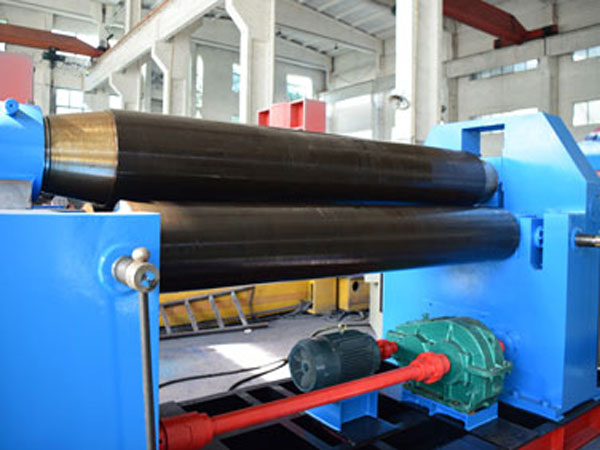

Рабочий ролик
Удобное обслуживание и длительный срок службы
Высокая эффективность главной передачи и экономия энергопотребления

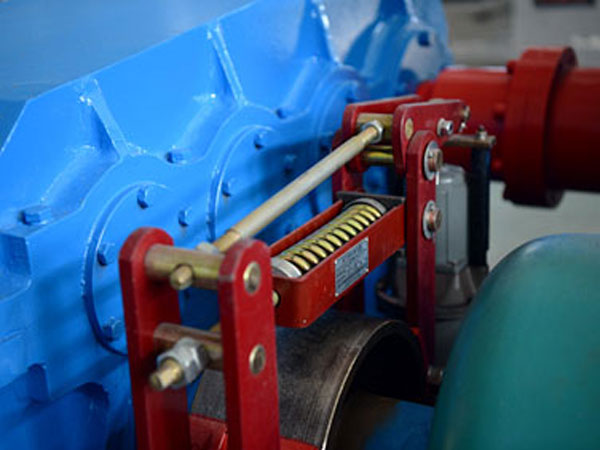

Система привода
Гидравлический привод

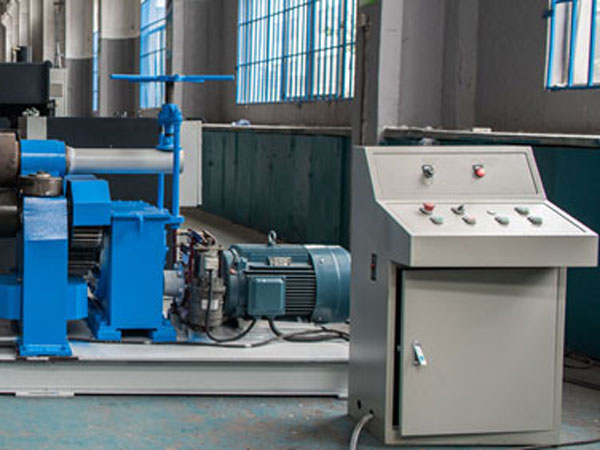

Электрическая система
Электрический элемент Шнейдера
Централизованное управление
Корпус рамы
Достаточная прочность и жесткость
Повышение точности намотки
| Таблица технических параметров трёхвалкового механического симметричного листогибочного станка | ||||||||||
|
Модель |
Максимальная листогибочная толщина (мм) |
Макс. толщина предварительного изгиба (мм) |
Максимальная листогибочная ширина (мм) |
Листогибочная скорость (м/мин) |
Мин. листогибочный диаметр при полной нагрузке (мм) |
Диаметр верхнего ролика (мм) |
Диаметр нижнего ролика (мм) |
Мощность главного электродвигателя |
Вес (тонны) |
Размеры (L×W×H) (мм) |
| W11-6×2000 | 6 | 4 | 2000 | 5.6 | 380 | 180 | 170 | 5.5 | 3.2 | 4000×980×1300 |
| W11-6×2500 | 6 | 4 | 2500 | 5.6 | 450 | 230 | 200 | 7.5 | 4 | 4900×1380×1450 |
| W11-8×2000 | 8 | 6 | 2000 | 5.6 | 450 | 230 | 200 | 7.5 | 3.5 | 4800×1380×1450 |
| W11-8×2500 | 8 | 6 | 2500 | 5.5 | 500 | 240 | 220 | 11 | 5.3 | 5380×1490×1540 |
| W11-8×3000 | 8 | 6 | 3000 | 5.8 | 650 | 260 | 230 | 15 | 8 | 6000×1490×1540 |
| W11-12×2000 | 12 | 8 | 2000 | 5.5 | 500 | 240 | 220 | 11 | 5.2 | 5040×1490×1540 |
| W11-12×2500 | 12 | 8 | 2500 | 5.8 | 650 | 260 | 230 | 15 | 7.4 | 5640×1485×1600 |
| W11-12×3000 | 12 | 8 | 3000 | 5.8 | 750 | 300 | 260 | 22 | 10.5 | 6200×1770×1700 |
| W11-16×2000 | 16 | 12 | 2000 | 5.8 | 650 | 260 | 230 | 15 | 7 | 5240×1485×1600 |
| W11-16×2500 | 16 | 12 | 2500 | 5.8 | 750 | 750 | 260 | 22 | 10.6 | 5800×1770×1700 |
| W11-16×3000 | 16 | 12 | 3000 | 5.6 | 900 | 340 | 300 | 22 | 14.5 | 6400×1900×1750 |
| W11-20×2000 | 20 | 16 | 2000 | 5.8 | 750 | 300 | 260 | 22 | 10 | 5300×1770×1700 |
| W11-20×2500 | 20 | 16 | 2500 | 5 | 850 | 340 | 300 | 30 | 12.7 | 5740×1900×1750 |
| W11-25×2000 | 25 | 20 | 2000 | 5 | 850 | 340 | 300 | 30 | 11.5 | 5640×1900×1750 |
| W11-25×2500 | 25 | 20 | 2500 | 4.5 | 950 | 380 | 320 | 37 | 16 | 6200×1740×1930 |
