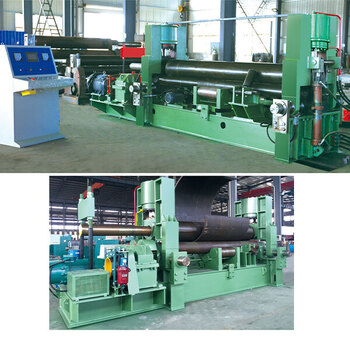

Универсальный листогибочный станок с верхним роликом
Трехвалковый листогибочный станок имеет механический и гидравлический: механический трехвалковый намоточный станок делится на симметричную и асимметричную. Металлические листы могут быть свернуты в круглые, дугообразные и конические заготовки определенного диапазона.
Симметричная форма
Характеристика механического трехвалкового листогибочного станка:
Конструкция данного станка симметрична с тремя роликами, верхний ролик вертикально поднимается и опускается в центральном симметричном положении двух нижних роликов, что достигается с помощью привода червяка резьбового стержня, два нижних валка вращаются и приводятся электродвигателем. Выходная шестерня редуктора взаимодействует с шестерней нижнего ролика, чтобы обеспечить крутящий момент для рулонного листа.
Недостатком данного станка является то, что торцы листа подлежат предварительному изгибу с помощью другого оборудования.
Асимметричная форма
Основные характеристики механического асимметричного трехвалкового листогибочного станка: конструкция данного станка асимметрична, верхний валок имеет преобладающую передачу, нижний ролик вертикально поднимается и опускается, и через шестерню нижнего ролика сцепляется с шестерней верхнего ролика в качестве главной передачи; боковой ролик наклоняется и поднимается, что выполняет двойную функцию предварительного сгибания и скругления. Компактная конструкция, удобство в эксплуатации и ремонте.
Технические параметры: листогибочная спецификация, модель, максимальная толщина
Гидравлический трехвалковый листогибочный станок:
Станок представляет собой симметричный трехвалковый листогибочный станок с регулировкой по высоте, которыйраскатывать листовой металл в круглые, криволинейные и конические заготовки. Два нижних ролика являются активными, а верхние-приводными. Широко используется в судостроении, котлах, авиации, гидроэнергетике, химической промышленности, металлоконструкциях и машиностроении.
Станок подходит для гибки и деформации листового металла. Он может прокатывать круглые, криволинейные и конические заготовки в определенном диапазоне. Он имеет функцию предварительной гибки конца листа. Два нижних ролика этой модели являются активными роликами, которые можно перемещать горизонтально, а верхние ролики это приводные ролики, которые можно перемещать вверх и вниз. Все приводные валы соединены универсальными муфтами.
Принцип работы
Верхний ролик листогибочного станка действует на поршень для вертикального подъема и спуска через гидравлическое масло в гидроцилиндре в центральном симметричном положении двух нижних роликов, через шестерню верхней ступени главного редуктора приводит шестерни двух нижних роликов в зацепление для вращательного движения, чтобы обеспечить крутящий момент для рулонных листов. Пластичный металлический лист с плоскими характеристиками листогибочного станка проходит между тремя рабочими роликами (двумя нижними роликами и одним верхним валком) рулона с помощью нажатия верхнего ролика и вращательного движения нижнего ролика, в результате чего металлический лист проходит многократное непрерывное изгибание, создавая постоянную пластическую деформацию, и в рулонах создаются необходимые гидроцилиндры, конусы или их часть. Недостатком данного гидравлического трихвалкового листогибочного станка является то, что торцы листа подлежат предварительному изгибу с помощью другого оборудования. Данный листогибочный станок подходит для больших листогибочных станков с толщиной рулона более 50мм. В нижней части двух нижних валков добавлен ряд фиксированных опорных роликов, что сокращает промежуток между двумя нижними роликами, тем самым повышая точность рулонной заготовки и общую производительность станка.
